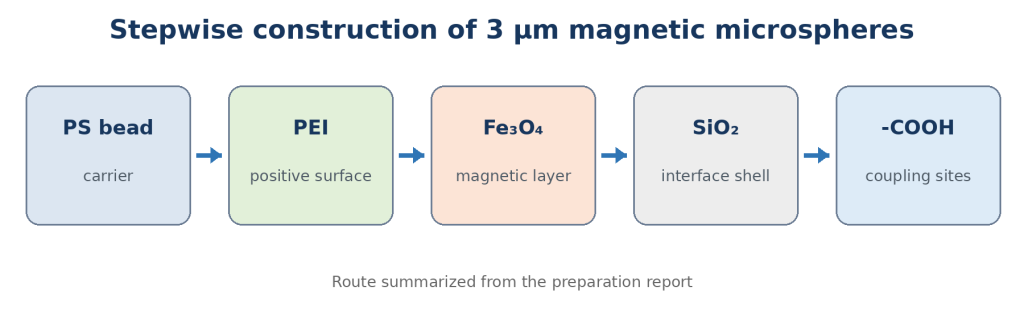

Совместное действие многоуровневой структуры и поверхностных свойств: достигнуты промежуточные результаты в исследовании магнитных микросфер из карбоксильного полистирола размером 3 мкм

II. Наблюдались сферическая морфология на микроскопическом уровне и особенности шероховатой поверхности

Изображения, полученные с помощью сканирующего электронного микроскопа, показывают, что в целом образец имеет почти сферическую форму; диаметр типичной частицы, обозначенной на изображении, составляет около 2,90 мкм, что близко к целевому размеру 3 мкм. При высоком увеличении на поверхности микросфер видна большая кількість зернистых структур, образующих заметную шероховатую поверхность. Следует отметить, что имеющиеся электронно-микроскопические изображения позволяют оценить морфологию и типичные размеры, но недостаточны для самостоятельного подтверждения однородности размеров частиц во всей партии образцов или степени полноты покрытия; соответствующие выводы требуют дальнейшей проверки с помощью дополнительных статистических данных по полю зрения и элементного анализа.

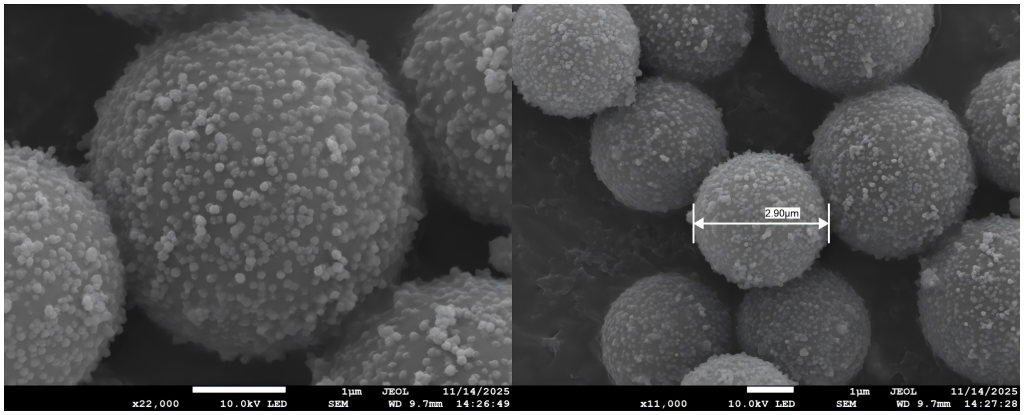

Рис. 2. Изображения образца, полученные с помощью сканирующего электронного микроскопа: слева — увеличение ×11 000, справа — ×22 000

III. Результаты измерения размера частиц показывают, что распределение сосредоточено в целевом диапазоне микрометров
Статистические результаты измерения размера частиц показывают, что Z-среднее значение образца составляет 2672 нм (2,672 мкм), а индекс полидисперсности (PDI) — 0,1413; в отчете также указана погрешность аппроксимации 0,00538 и угол наклона детектора 173°. Средний размер частиц согласуется с типичными размерами, наблюдаемыми на электронно-микроскопических снимках, что указывает на то, что частицы образца в основном находятся в диапазоне около 3 мкм. Значение PDI свидетельствует о том, что распределение частиц по размерам в данном тесте относительно сконцентрировано, однако в имеющихся отчетах пока не приведены данные о количестве повторений измерений, межпартийных различиях и долгосрочной стабильности дисперсии; для подтверждения этих данных в дальнейшем необходимо провести тестирование параллельных образцов и образцов из разных партий.

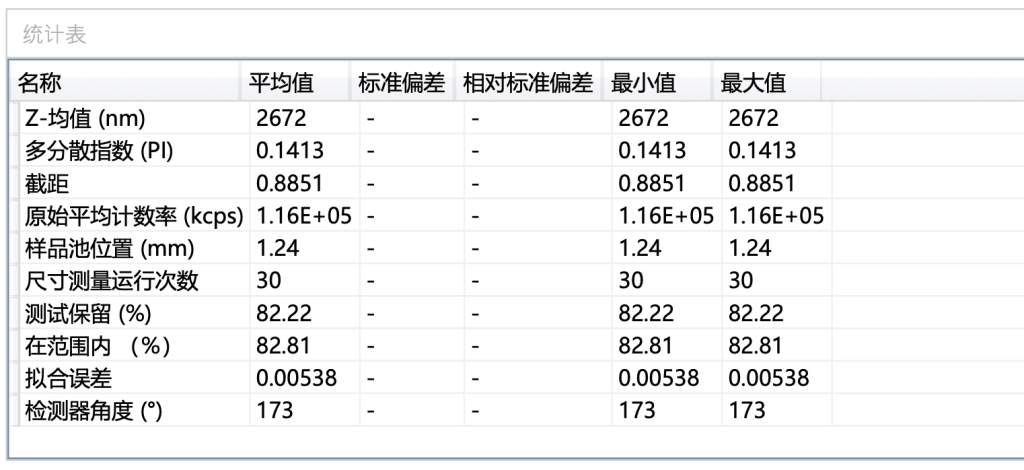

Рис. 3. Результаты статистического анализа размеров магнитных микросфер с карбоксильными группами размером 3 мкм

IV. Данные ИК-спектроскопии служат основой для анализа химии границ раздела
ИК-спектр охватывает диапазон 4000—500 см⁻¹, фиксируя характеристики поглощения образца в различных областях волновых чисел, что позволяет в дальнейшем сравнивать изменения спектров полистирольного носителя, промежуточного продукта с силициевым покрытием и продукта карбоксилирования. Поскольку в отчете об анализе не приведены конкретные данные о принадлежности пиков и спектры контрольных образцов, на данном этапе не проводится определённая структурная идентификация отдельных пиков поглощения; в дальнейшем можно провести перекрёстную проверку состояния покрытия диоксидом кремния и степени карбоксилирования поверхности с помощью контрольных образцов, рентгеновской фотоэлектронной спектроскопии и элементного анализа.

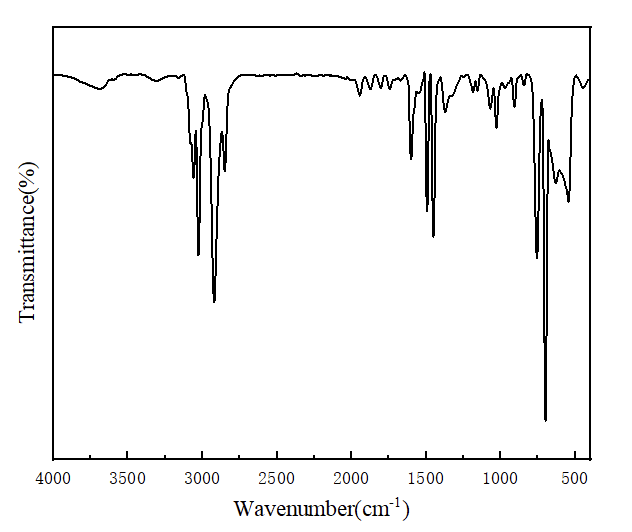

Рис. 4. ИК-спектр магнитных микросфер с карбоксильными группами размером 3 мкм

V. Содержание карбоксильных групп на поверхности служит количественной основой для исследований в области биологической конъюгации
Согласно результатам кондуктометрического титрования, приведенным в протоколе анализа, содержание карбоксильных групп на поверхности образца составило 1,4021 ммоль/г. Карбоксильные группы могут выступать в качестве реакционных центров при химической конъюгации EDC/NHS и использоваться для связывания антител, белков или других молекул с аминогруппами. Данный результат свидетельствует о том, что образец обладает количественной основой для проведения последующих экспериментов по конъюгации, однако общее количество карбоксильных групп не равно количеству доступных карбоксильных групп и не может напрямую отражать конечную эффективность конъюгации; по-прежнему необходимо провести функциональную проверку с помощью таких показателей, как эффективность активации, количество конъюгированного белка, коэффициент сохранения активности и неспецифическая адсорбция.

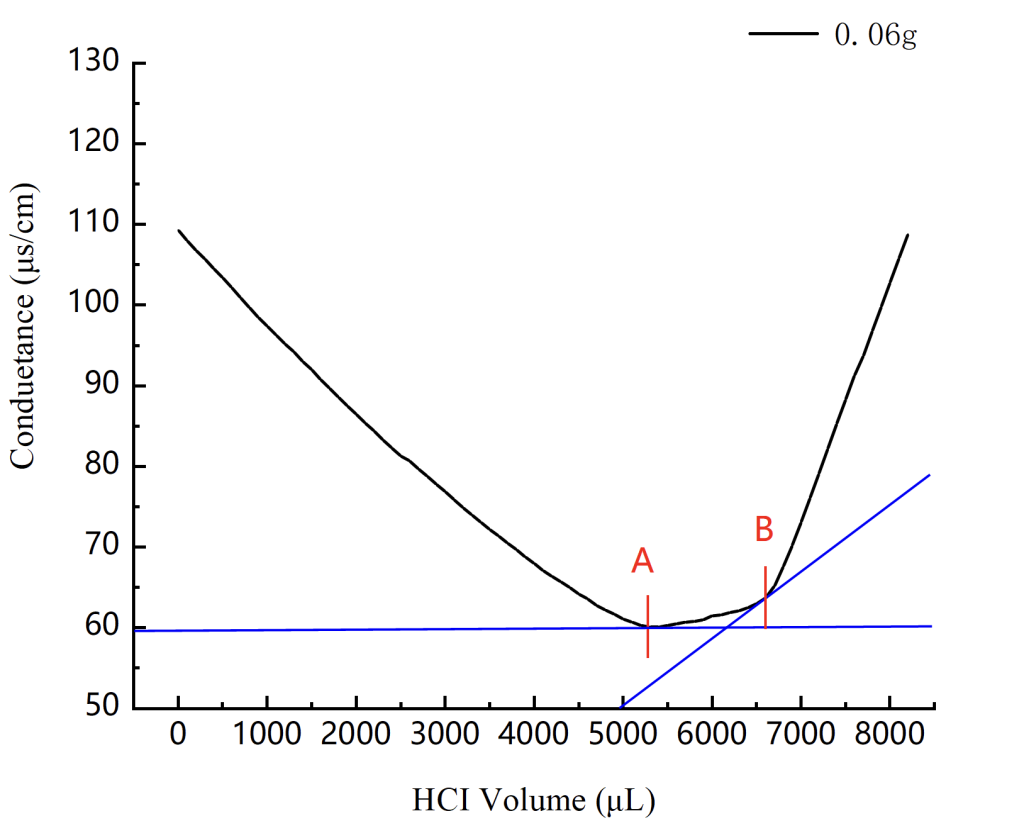

Рис. 5. Кривая кондуктометрического титрования для определения содержания карбоксильных групп; полученное значение составляет 1,4021 ммоль/г

VI. Расширение сферы применения магнитного обогащения, очистки белков и мультимодального анализа
В области предварительной обработки образцов такие микросферы могут выступать в качестве магнитного твердофазного носителя; путем присоединения к их поверхности подходящих распознавательных молекул можно исследовать возможности селективного захвата целевых компонентов, таких как определенные белки, в сложных образцах. После захвата микросферы собираются с помощью приложенного магнитного поля, а затем промываются и переносятся, что позволяет объединить обогащение целевых веществ и частичное удаление матрицы, обеспечивая более чистые образцы для последующего анализа. Что касается данной партии материалов, фактический коэффициент обогащения и коэффициент извлечения ещё предстоит подтвердить в ходе прикладных испытаний.
В области очистки белков и антител карбоксильные группы на поверхности служат химической основой для присоединения аффинных лиганд. Например, после фиксации белка A или белка G и проверки их связывающей активности можно исследовать возможности их использования для захвата, промывки и элюции антител; при соединении с другими подходящими лигандами можно расширить применение до аффинной сепарации соответствующих белков. Ценность таких применений заключается в сочетании лигандного распознавания и магнитной рекуперации, однако очистительную способность, чистоту продукта и стабильность лиганда нельзя напрямую определять по содержанию карбоксильных групп.
В области иммуноанализа микросферы могут служить в качестве фиксированного носителя для захватывающих антител и, в сочетании с детектирующими антителами и системами флуоресцентного, ферментативного или хемилюминесцентного сигналирования, позволяют реализовать схему анализа «захват целевого объекта — магнитная сепарация и промывка — считывание сигнала». Замена распознающих молекул позволяет разрабатывать методы для различных белковых маркеров или пищевых аллергенов, создавая расширяемую комбинаторную связь между материалом-носителем и объектом анализа.
В области рамановского анализа можно далее исследовать возможность объединения магнитных микросфер с захватывающими антителами и независимых меток поверхностно-усиленного рамановского рассеяния (SERS), при этом магнитные микросферы будут выполнять функции захвата и сепарации, а метки SERS — функции вывода сигнала. Данная концепция подчеркивает разделение функций между сепарационным носителем и сигнальной меткой и не означает, что существующие карбоксильные магнитные полистирольные микросферы сами по себе уже обладают способностью к усилению рамановского рассеяния.
Вышеупомянутые области применения относятся к перспективным направлениям, основанным на структуре материала и функциональности его поверхности. В имеющихся публикациях представлены данные о характеристиках материала, таких как морфология, размер частиц, ИК-спектр и содержание карбоксильных групп, однако пока не приведены данные о производительности по очистке, пределе обнаружения или результатах проверки на реальных образцах для вышеупомянутых применений. Таким образом, этапное значение данной системы материалов заключается в том, что она обеспечивает основу для объединения функций магнитной сепарации и биологической идентификации, а не представляет собой готовый и проверенный на практике диагностический продукт.

Рис. 6. Схема потенциального процесса применения на основе магнитных микросфер с карбоксильными группами (функциональность ещё не подтверждена)
